TD型單級管道循環泵，配有標準電機和機械密封，此類產品結構與相近類型產品相比， 更不易受到錄送液體中雜質的影響。

產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。 其中TD125和TD150產品同時提供加長軸和便拆式結構，TD200及以上口徑的產品設計采用整體便拆式機械密封，更換密封時無需拆卸電機。

型譜圖

應用

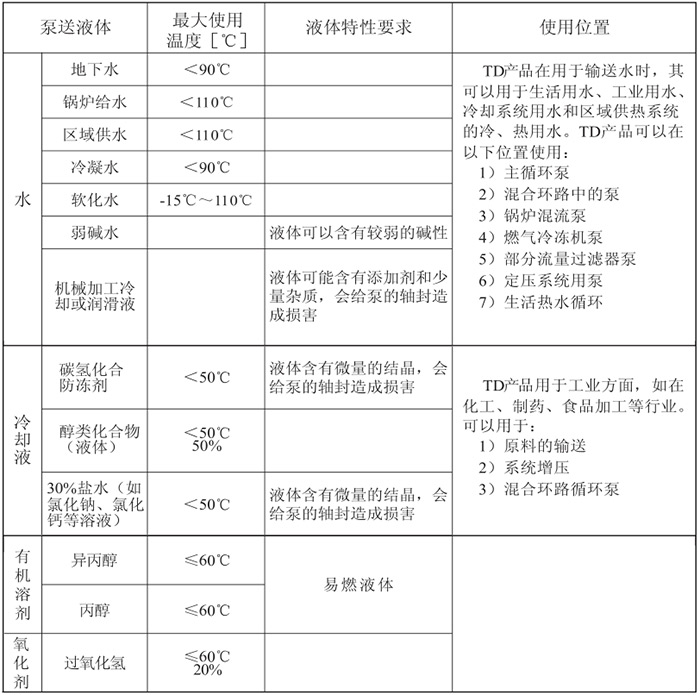

產品適宜在清潔、稀薄、非侵蝕、非易燃易爆，且不含有任何可能對泵造成機械或化學損害的固體顆粒和纖維的液體中使用。具體對液體要求及應用如下表，而在液體粘稠或密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。

液體溫度：-15°C~110°C

最大工作壓力：常規型為PN12巴；特殊型為PN16巴。

產品結構

產品采用電機與泵可分離式結構，泵部分設計為可拉出形式。所有的該類產品都配有標 準電機和機械密封。電機為全封閉、風冷式標準電機，其主要尺寸符合JB/T8680標準。

產品泵體相當于_段管路。在泵進行維修時，可以用盲法蘭將泵體封堵，從而不影響系 統的正常運行。

產品的聯接法蘭尺寸符合GB/T17241.6(ISO7005-2)標準，壓力等級為PN16。

產品的進出口直徑符合有關標準尺寸。

產品的泵頭是聯接電機和泵的裝置。其與泵體之間的密封件采用“0”形圈。

曲線條件

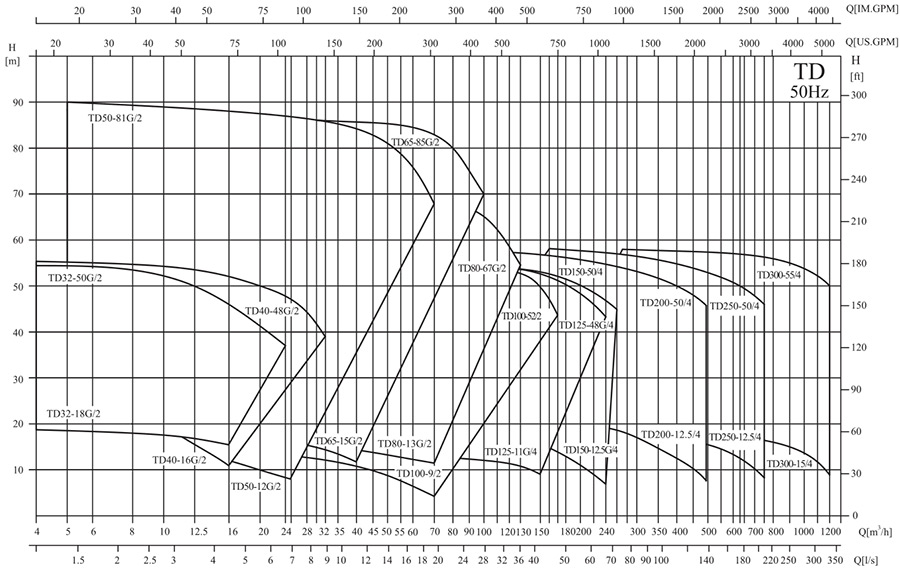

下列原則適用于性能曲線：

1、曲線容差符合IS09906:2012, 3B等級;

2、所有曲線都基于3x380V，電機在恒速2900rpm、1480rpni或1450rpm的測量值；

3、試驗用介質為溫度在20℃。不含有任何固體雜質和空氣的清水；

4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等；

5、如果泵送液體的粘度或密度不同于水，則須對電機性能進行調整。

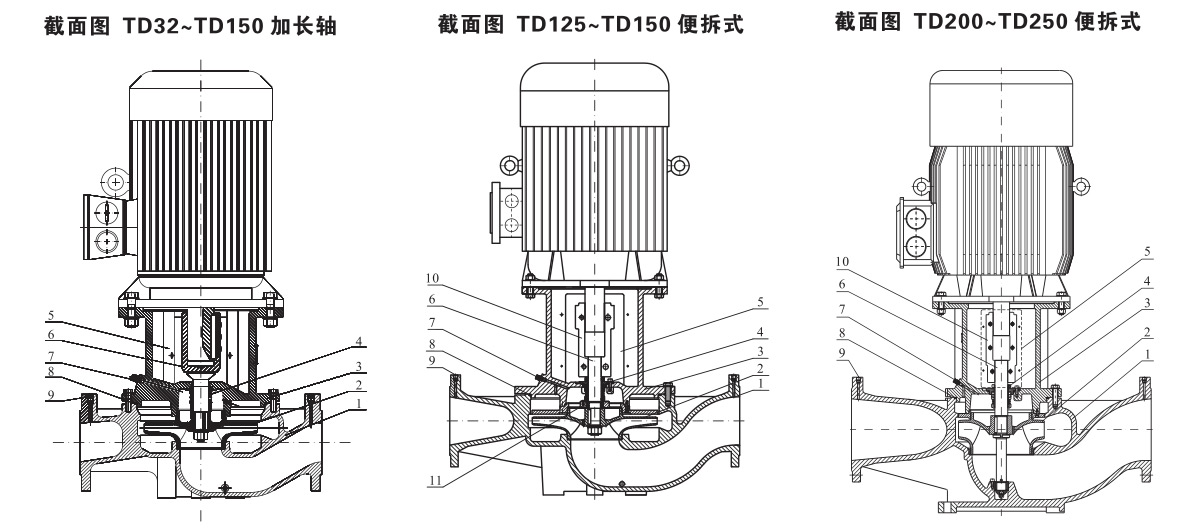

截面圖
