典型應用

產品適宜在清潔、稀薄、非侵蝕、非易燃易爆且不含固體顆?；蚶w維的液體中使用。

供水系統；供熱、空調系統；增壓供水、恒壓供水；消防、噴淋系統；灌溉、畜牧使用；工業冷卻、加熱循環系統；工業輸送、排放系統

泵結構

泵為非自吸、單級單吸臥式，軸向進水，徑向出水， 泵體底部與底座固定。

采用標準型耐磨機械密封。

全封閉、風冷IEC標準電機。

NISO采用軸承架，可進行軸承定位，避免軸承的軸向竄動，同時提高了轉子部件的剛性。

MSO整體式泵軸，采用油脂潤滑的導向深溝球軸承。

NISO泵與電機之間采用半彈性聯軸器相連。

NISO泵外形及安裝尺寸符合ISO 2858標準。

NIS，NISF泵采用直聯型聯接加長軸結構。

鑄鐵泵體進出口法蘭符合GB/T17241.6(ISO7005-2)標準，壓力等級PN16；不銹鋼泵體進出口法蘭符合GB/T9113 (IS07005-1)標準，壓力等級PN16。

性能參數

*大流里：1200m3/h

*高揚程：160m

*大工作壓力：16bar

*大進口壓力：6bar

*大功率：200kW

介質溫度：-15℃~110℃

進出口徑：進口口徑：DN50~DN300；出口口徑：DN32~DN250

曲線條件

下列說明適用于后面所示的曲線。

曲線容差符合ISO9906:2012,3B。

所有曲線都基于電機在恒速2900rpm、2950rpm、 1450rpm或1480rpm 的測量值。

測試采用20C不含空氣的水，運動粘度為lmm²/s。

特點

參采用后拉式結構，維修時無須拆除泵體及管路。

NISO泵型僅采用4種泵軸及懸架體部件，提高了零件的互換性。

葉輪進行了優化設計，進口口徑加大，無渦流， 有效地降低水泵汽蝕余M,使得水泵運行平穩低噪聲。

NIS, NISF栗體積小、結構緊湊、安裝簡單。

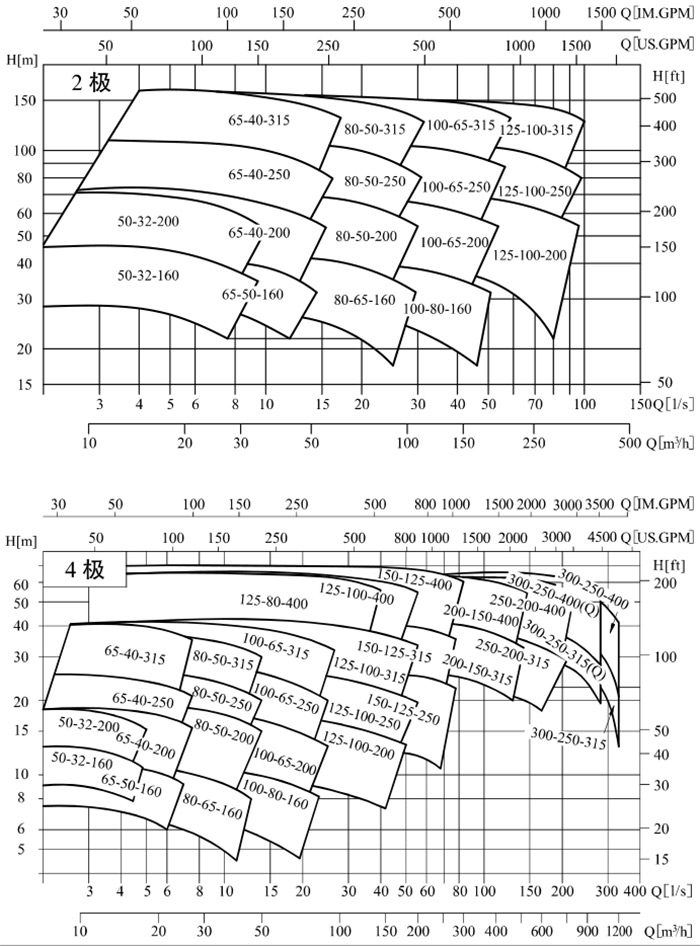

型譜圖

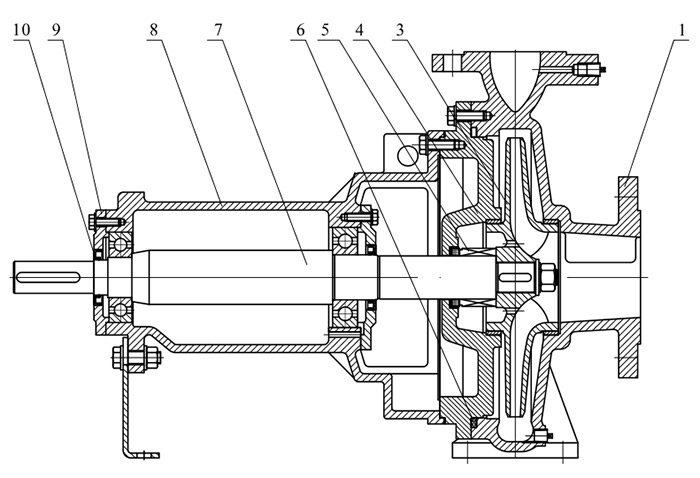

NISO截面圖

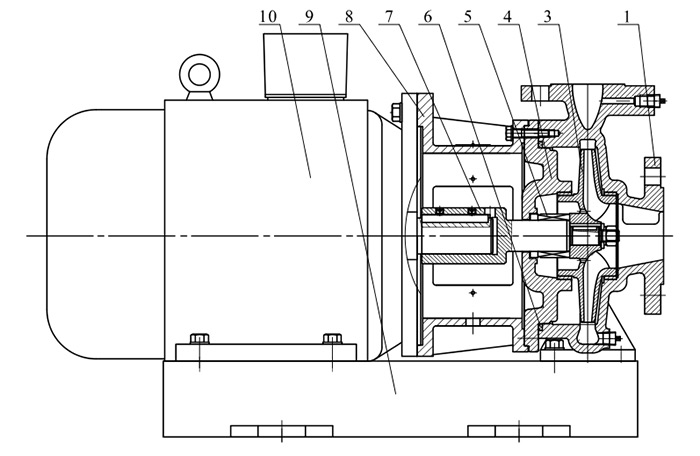

NIS，NISF截面圖
